Všeobecné informácie

Elektrické motory majú súčiastky s nebezpečným napätím a rotujúce súčiastky, ako aj povrchy, ktoré môžu byť horúce. Všetky práce týkajúce sa prepravy, pripojenia, uvedenia do prevádzky a bežnej údržby musia vykonávať kvalifikovaní, zodpovední špecialisti (pozri VDE 0105, IEC 364). Nesprávne chovanie môže viesť k vážnemu zraneniu a poškodeniu majetku. Musia sa dodržiavať príslušné štátne, lokálne a pracovné predpisy a požiadavky.

Účel použitia elektromotora

Tieto elektromotory sú určené pre komerčné inštalácie. Spĺňajú harmonizované normy radu EN60034 (VDE 0530). Nie je dovolené ich použitie v priestoroch, kde existuje nebezpečenstvo výbuchu, ak nie sú pre tento účel výslovne určené (pozri doplňujúce poznámky). V niektorých zvláštnych prípadoch, napríklad pri použití v nekomerčných inštaláciách, kde sú prísnejšie požiadavky (napr. ochrana pred kontaktom s detskými prstami), je na zodpovednosti zákazníka, aby pri inštalácii zariadenia zabezpečil ich splnenie.

Motory sú určené pre teploty prostredia od -20°C do +40°C (2KG: -10°C do +40°C) a pre nadmorskú výšku ≤ 1000 m. Všetky odlišné informácie na typovom štítku sa musia dodržiavať. Podmienky na mieste musia zodpovedať všetkým špecifikáciám na typovom štítku.

Nízkonapäťové elektromotory sú komponenty pre inštaláciu v strojových zariadeniach v zmysle smernice 89/392/EEC Stroje. Uvedenie do prevádzky sa nesmie uskutočniť, kým nie je preukázané, že konečný výrobok túto smernicu spĺňa (prosím pozri EN 60204-1).

Preprava a skladovanie elektromotora

V prípade, že sa po dodaní zistí poškodenie, musí byť ihneď oznámené prepravnej spoločnosti, v prípade potreby sa zariadenie nesmie uviesť do prevádzky. Pri preprave sa musia používať všetky dostupné závesné oká na motore a pri upevnení musia byť utiahnuté. Sú skonštruované a vyrobené len na váhu motora. Nepridávajte žiadnu záťaž navyše. V prípade potreby použite vhodné, správne dimenzované prepravné prostriedky (napríklad laná).

Pred uvedením do prevádzky odstráňte všetky výstuhy určené pre prepravu a uložte ich pre ďalšie použitie pri preprave. Pri skladovaní motorov je dôležité, aby bolo prostredie suché, bezprašné a s malými vibráciami (v_rms ≤ 0.2 mm/s), aby sa zabránilo poškodeniu ložísk. Pri dlhodobom skladovaní je interval mazania ložísk redukovaný.

Pri skladovaní dlhšom ako 12 mesiacov sa musí kontrolovať stav vazelíny. Ak by sa zistilo, že je vazelína znečistená (vniknutie kondenzovanej vody vedie k zmenám konzistencie vazelíny), musí sa vazelína vymeniť.

Izolačný odpor elektromotora

Minimálny izolačný odpor nového, vyčisteného alebo opraveného vinutia by mal byť 10 MΩ voči zemi.

Skontrolujte izolačný odpor pred uvedením do prevádzky. Pri hodnotách odporu 0,5 MΩ /kV konštrukčného napätia vysušte vinutie.

Inštalácia elektromotora

Po inštalácii sa musia závesné oká buď pevne zaskrutkovať alebo odstrániť!

Zabezpečte podklad s rovným povrchom, dobré upevnenie nôh či prírub a presné nastavenie polohy pre priame pripojenie. Je dôležité zabezpečiť, aby stav montáže nespôsoboval rezonanciu s rotačnou frekvenciou a dvojnásobnou napájacou frekvenciou. Otáčajte rotor ručne a počúvajte, či nevznikajú nezvyčajné zvuky brúsenia. Skontrolujte smer otáčania v odpojenom stave (pozri časť 5).

Hnacie komponenty (remenicu, spojku atď.) montujte a demontujte len pomocou vhodných nástrojov (zahrievanie) a zakryte ich, aby ste zabránili kontaktu. Zabráňte neprípustnému napnutiu remeňa (pozri katalóg a technické údaje).

Vyváženie pozri čelná strana hriadeľa alebo typový štítok (H = vyváženie polovičným perom, F = vyváženie úplným perom, N – vyváženie bez posuvného pera)

DIN IEC ISO 8821 Skontrolujte vyváženie pri pripojení hnaného prvku! Pre použitie či skladovanie v exteriéri odporúčame nainštalovať motor pod prístrešok alebo ho vybaviť prídavným krytom, aby sa zabránilo dlhodobým účinkom priameho slnečného svetla, dažďa, snehu, ľadu alebo prachu. Tam, kde koniec hriadeľa smeruje hore, musí sa zabrániť vniknutiu vody pozdĺž hriadeľa.

Nebráňte ventilácii! Vystupujúci vzduch, a to ani zo susediacich zariadení, nesmie byť znova ihneď nasávaný.

Pripojenie elektromotora na sieť

Práce môžu vykonávať iba kvalifikovaní špecialisti na stojacom motore, ktorý je odpojený a zabezpečený pred opätovným zapnutím. To platí aj pre pomocné napájacie obvody (napr. antikondenzačný ohrev).

Skontrolujte, že na zariadení nie je žiaden potenciál!

Ak sú prekročené tolerančné limity špecifikované v EN 60034, časť 1 / IEC 34-1 (napätie ± 5 %, frekvencia ± 2 %, tvar krivky, symetria), zvyšuje sa efekt ohrevu a má to vplyv na elektromagnetickú kompatibilitu. Prečítajte si prosím špecifikácie na typovom štítku a v schéme zapojenia v svorkovnici.

Spoje musia byť urobené tak, aby zabezpečili, že bude udržiavané trvalo bezpečné elektrické zapojenie (žiadne vyčnievajúce konce vodičov); používajte príslušné káblové koncovky. Vytvorte bezpečné uzemňovacie zapojenie.

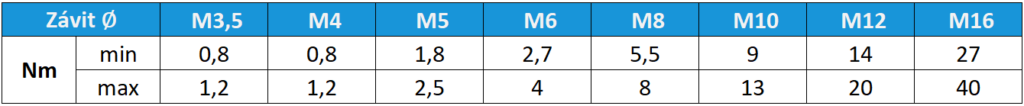

Uťahovacie momenty pre pripojenie v svorkovnici:
